Semen kedokteran gigi (Glass Ionomer Tipe I, II dan III serta Zinc Fosfat Cement)

Bahan restorasi dalam kedokteran gigi yang sering digunakan adalah amalgam, resin komposit dan semen ionomer kaca. Meskipun bahan restorasi amalgam sangat populer beberapa dekade lalu karena memiliki kekuatan yang baik, namun amalgam kini mulai ditinggalkan karena dinilai kurang dalam segi estetik dan biokompatibilitasnya (Philips, 2013). Bahan restorasi yang memiliki penampilan klinis serupa dengan gigi dan memiliki biokompatibilitas yang baik adalah resin komposit dan semen ionomer kaca. Kelebihan yang dimiliki semen ionomer kaca dibandingkan dengan resin komposit diantaranya kemampuan adhesif yang baik pada enamel dan dentin serta kemampuan melepaskan flouride menjadikan semen ionomer kaca sebagai salah satu bahan restorasi pilihan (Tarigan, 2006). Bahan restorasi semen ionomer kaca yang terdiri dari bubuk kaca kalsium fluoroaluminosilikat dan larutan asam poliakrilat mulai dikenalkan oleh Wilson dan Kent (1972). Semen ionomer kaca diklasifikasikan menjadi tiga tipe, yakni tipe 1 untuk luting, tipe 2 untuk restorasi dan tipe 3 untuk basis dan lining (Manapallil, 2010).

Tahap-Tahap Working Time, Mixing Time, dan Setting Time dari semen-semen kedokteran gigi

Zinc phospate cement

A. Working Time

Waktu yang diukur  dari awal pencampuran selama itu  viskositas (konsistensi) dari campuran rendah  cukup mengalir dengan mudah di bawah tekanan  membentuk film tipis.

B. Mixing time

Waktu pencampuran : 60–90 detik

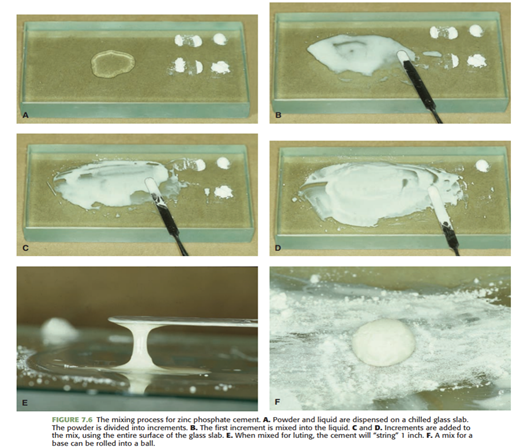

1. Semen seng fosfat disalurkan sebagai sendok  bubuk dan tetes cairan.  Spatula semen dan  glass slab digunakan untuk mencampur material.  Pencampuran  proses ditunjukkan pada Gambar 7.6.

2. Semen seng fosfat dicampur dengan benar  konsistensi, yang tergantung pada yang dimaksud  penggunaan klinis.  Campuran lebih tipis (bubuk lebih rendah /  rasio cair) bila digunakan sebagai agen luting dan  lebih tebal (rasio bubuk / cairan lebih tinggi) bila digunakan sebagai  sebuah basis.  Pencampuran yang tepat sangat penting.  Ketika menerapkan  Karena dicampur dengan semen seng fosfat sulit  menangani dan memiliki sifat lebih rendah.

3. Reaksi pengaturan sangat eksotermik.  Panasnya  reaksi mempercepat laju pengaturan.  Ini  penting untuk menghilangkan panas ini.  Seng fosfat  semen dicampur perlahan dan di atas area luas a  lempengan kaca dingin untuk menghilangkan panas dari set-  Reaksi ting.  Setiap penambahan bubuk seperti yang ditunjukkan  pada Gambar 7.6 dicampur selama 10 hingga 15 detik (untuk a  total 60 hingga 90 detik) untuk memfasilitasi transfer  panas ke lempengan kaca.  Lempengan kaca yang dingin  menyerap panas yang dilepaskan dan memperlambat pengaturan  reaksi, memungkinkan lebih banyak bubuk menjadi  Dinilai ke dalam cairan.  Menggunakan seluruh permukaan  dari slab memfasilitasi pembuangan panas, seperti yang ditunjukkan pada  Gambar 7.6 D.  Bubuk dimasukkan ke dalam  cairan dengan kekuatan, seperti semen ZOE.  Itu  Perbedaan yang signifikan adalah serbuk untuk seng  fosfat ditambahkan pertama kali dalam sedikit dan  kemudian yang lebih besar.  Panasnya reaksi  kenaikan kecil awal dihamburkan ke dalam  lempengan kaca jika pencampuran cukup lambat.

4. Ketika campuran luting diinginkan, pencampuran dilanjutkan hingga “senar 1 inci” muncul saat diuji  dengan spatula semen, seperti yang ditunjukkan pada Gambar  7.6 E.  Ketika konsistensi dasar diinginkan, a  rasio bubuk / cair yang lebih tinggi digunakan.  Pada kasus ini,  pencampuran dilanjutkan sampai bahan memiliki  konsistensi dempul dan dapat digulung menjadi  bola dengan serat ditutupi dengan bubuk semen,  seperti yang ditunjukkan pada Gambar 7.6 F.  Kalau terlalu sedikit bedak  digunakan, massa campuran akan lengket dan berbeda  sulit untuk menangani.  Campuran basa yang tepat tidak akan menempel pada instrumen yang tertutup bubuk dan bisa  didorong atau dipadatkan ke tempatnya.

5. Seperti halnya semua semen gigi, bahan yang ditetapkan adalah  hampir tidak larut dalam air.  Oleh karena itu,  Tat bahwa spatula semen dan lempengan kaca  dicuci dengan air keran sebelum set material.  Jika seseorang menunda pembersihan, material yang disetel menjadi  sangat sulit untuk menghapus dari slab dan  instrumen.  Jika campuran terjadi untuk mengatur pada  spatula atau lempengan, pembersihan jauh lebih mudah jika instrumen direndam dalam air soda kue  larutan.

Setting reaction

Ketika bubuk dicampur dengan cairan,  asam fosfat menyerang permukaan  partikel, melarutkan ZnO membentuk seng asam  fosfat.  Aluminium cairan sangat penting untuk pembentukan semen.  Kompleks aluminium  dengan asam fosfat untuk membentuk seng gel aluminofosfat (tanpa aluminium,  matriks struktur kristal nonkohesif dari hopeite, mis. Zn3 (PO4) 2 .  4H2O akan dibentuk).  Reaksinya eksotermis.

Setting time  yang wajar untuk seng  semen fosfat adalah antara 5-9 menit. setting time adalah waktu yang telah berlalu  akhir pencampuran dan waktu pengaturan diukur dengan resistensi terhadap standar indentor.

Glass ionomer cement (GIC)

A. Working time

Waktu yang berlalu  dari awal pencampuran selama  konsistensi campuran cukup rendah untuk mengalir  siap di bawah tekanan untuk membentuk film tipis.

B. Mixing time

1.Sangat penting untuk menggunakan semen ionomer kaca  erly dicampur dan ditangani.  Jika tidak,   hasil bahan nonadhesivesive.  Serbuk itu dikeluarkan  dengan sendok, dan cairan disalurkan sebagai  tetes.  Spatula semen dan bantalan kertas biasanya  Dihabiskan digunakan.  Pasokan pabrik semen  pada pencampuran khusus yang terdiri dari lembaran kertas berlapis plastik.  Lapisan plastik melindungi kertas dari abrasi dan mencegah kertas cairan agar tidak diserap oleh kertas.  Ini  penting bahwa tetesan terbentuk dan jatuh terpisah terlambat.  Semen ionomer gelas tidak dicampur dengan a  konsistensi yang diinginkan, seperti ZOE dan seng fosfat  semen adalah.  Pabrikan direkomendasikan  rasio bubuk / cair harus diikuti.

2.Proses pencampuran jauh lebih cepat dari itu  untuk ZOE atau semen seng fosfat.  Percampuran  harus diselesaikan dalam 30 detik atau kurang, dan restorasi harus duduk dalam 2 menit  dari awal pencampuran.  Biasanya, bedak  dicampur ke dalam cairan dalam dua penambahan.  Itu  bahan campuran harus ditempatkan sementara semen  permukaan tampak mengkilap;  melebihi waktu itu, adhe- Sion berkurang atau hilang.

3.Bersihkan dengan air itu mudah dan harus dilakukan  secepatnya.  Ingat bahwa set pasangan akan berikatan secara kimia dengan baja tahan karat spatula semen

Pencampuran dapat dilakukan salah satu dari dua pencampuran  teknik tergantung pada jenis bahan yang sedang digunakan.

Hand mixing:

•Bubuk dan cairan disalurkan  kertas pad atau lempengan kaca, sesaat sebelum  percampuran.  Slab kaca kering yang dingin digunakan (Gbr.  6.18A).

•Bedak dibagi menjadi dua sama  peningkatan (Gbr. 6.18A).

•Pencampuran dilakukan dengan spatula batu akik.  Waktu pencampuran adalah 45 detik (Gbr. 6.18B).

•Segera setelah campuran mencapai ke  diperlukan konsistensi seperti yang ditunjukkan pada Gambar  6.18C, campuran langsung digunakan untuk sementasi atau dikemas ke dalam rongga  dengan instrumen plastik.

Mechanic mixing :

Metode ini digunakan untuk  semen disediakan dalam bentuk kapsul, yang  mengandung bubuk dan cairan yang tidak proporsional dan dicampur dalam amalgamator.

C. Setting reaction

Reaksi asam-basa antara polielektrolit asam dan  gelas aluminosilikat.  Ketika bubuk dan cairan dicampur  bersama - sama, cairan asam menyerang permukaan  partikel kaca. Jadi kalsium, aluminium, natrium  dan ion fluoride larut ke dalam air  sedang, mungkin dalam bentuk kompleks sebagai   Garam terhidrasi membentuk matriks gel dan  Partikel-partikel kaca yang tidak bereaksi dilapisi oleh silika gel, yang timbul dari penghapusan kation dari permukaan partikel.

Setting time :

a.Tipe I - 4 hingga 5 menit.

b.Tipe II - 7 menit

Proses setting GIC melalui tiga proses yaitu disolution, gelation, dan hardening

Disolution

Selama pencampuran bubuk dengan cairan, polyacid mendegradasi permukaan luar dari partikel kaca, melepaskan ion Ca, Al ", natrium dan fluoride hanya dengan gel silika saja. Hidrogen yang dilepaskan dari gugus karboksil dari rantai poliasid  dan menyebabkan ion kalsium, aluminium, dan fluoride habis. (van Noort 2002, 127-128)

Gelation

Tahap ini merupakan pengaturan awal, yaitu aksi yang cepat dari ion kalsium yang memiliki valensi 2 dan meningkat lebih banyak  karboksil dari asam dari pada ion aluminium yang bervalensi 3. (van Noort 2002, 127-128)

Hardening

Proses hardening terjadi setelah hari ke 7. Pada fase ini proses pengambilan aluminium lebih signifikan.  pertemuan dari crosslink. Berlawanan dengan kalsium, valensi  3 yang tinggi pada polimer.  (van Noort 2002, 127-128)



Baca juga : Perbedaan konsistensi, sifat- sifat dan kegunaan dari Semen kedokteran gigi (Glass Ionomer Tipe I, II dan III serta Zinc Fosfat Cement)

Share this post
